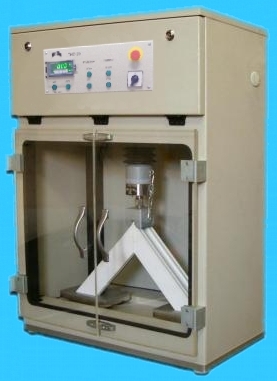

Prasa TNO-20 jest urządzeniem przeznaczonym do oznaczania nośności zgrzewanych naroży ram skrzydeł i ościeżnic okien i drzwi wykonanych z twardego polichlorku winylu (PVC).
Maszyna spełnia wymagania określone w normie PN-EN 514 a od innych urządzeń tego typu wyróżnia się poniższymi cechami:
- Wysoka dokładność dzięki bezpośredniemu pomiarowi siły za pomocą przetwornika tensometrycznego.
- Cyfrowy układ odczytowy pracujący z wysoką częstotliwością próbkowania.
- Praca w trybie półautomatycznym z detekcją zniszczenia i samoczynnym powrotem do pozycji wyjściowej.
- Przeźroczysta osłona komory roboczej umożliwia obserwację podczas testu.
- Elektro-mechaniczny układ napędowy gwarantujący stałą prędkość przesuwu, pozbawiony niedogodności
typowych dla napędów hydraulicznych (okresowa wymiana oleju, nie stała prędkość przesuwu, hałaśliwa
praca, ewentualność przecieków oleju itp.).
- Wysoka dokładność dzięki bezpośredniemu pomiarowi siły za pomocą przetwornika tensometrycznego.
- Cyfrowy układ odczytowy pracujący z wysoką częstotliwością próbkowania.
- Praca w trybie półautomatycznym z detekcją zniszczenia i samoczynnym powrotem do pozycji wyjściowej.
- Przeźroczysta osłona komory roboczej umożliwia obserwację podczas testu.
- Elektro-mechaniczny układ napędowy gwarantujący stałą prędkość przesuwu, pozbawiony niedogodności
typowych dla napędów hydraulicznych (okresowa wymiana oleju, nie stała prędkość przesuwu, hałaśliwa
praca, ewentualność przecieków oleju itp.).
Maszyna standardowo wyposażona jest w podstawki uchylno-przesuwne oraz w przegubowe nakładki na próbkę.
Cyfrowe urządzenie pomiarowe zintegrowane ze sterowaniem zapewni pełną kontrolę nad pracą silnika i zabezpiecza przetwornik siły przed przeciążeniem.
Zwarta konstrukcja, estetyczne wykonanie, cicha praca, łatwość obsługi i atrakcyjna cena prasy powodują, że jest ona niezastąpiona przy bieżącej kontroli jakości produkowanych okien i drzwi.
Parametry techniczne
- zakres pomiarowy - 0,200 kN - 20,000 kN
- dokładność pomiaru siły - 1%
- sposób pomiaru siły - przetwornik tensometryczny
- prędkość przesuwu głowicy - 50 +/-5 mm/min
- skok głowicy pomiarowej - 130 mm
- rozstaw osi podstawek uchylno-przesuwnych - 400 mm
- napięcie zasilania - 1 faza 230 VAC, 50 Hz
- pobór mocy - 300 W
- wymiary (szer. x gł. x wys.) - 705mm x 360mm x 915mm.
- masa - 100 kg
Każda Prasa TNO-20 posiada Świadectwo Wzorcowania wydane przez akredytowane laboratorium firmy APLAB.
